最近有读者咨询关于光模块和光纤跳线的方面的问题，便是怎样核算光纤模块和光纤跳线？我觉得现在的智能化弱电工程关于光模块和光纤跳线的运用十分多，许多新入行的人都有或许面对这样的问题，今日就来谈谈这方面的问题，期望关于刚入行的新人有所协助。

正文：

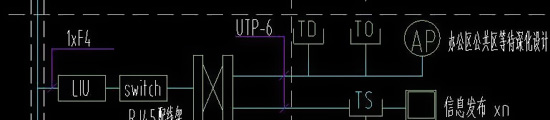

首先发一张简略的图片来解说一下

这个上面的光模块和光纤跳线怎样核算呢？

1*F4表明四芯光缆

LIU表明光纤配线架或许光端盒，这是没有做标识。

SWITCH表明交换机，这儿也没有表明有几个交换机，往右便是网络配线架，前端点位是TD、TO、无线AP等，经过UTP-6,六类非屏蔽双绞线。

那么经过这张图，咱们怎样核算光模块和光纤跳线的数量呢？

这是F4是四芯光缆，那么LIU最少要用4口的光端盒，也能够用12口的光纤配线架都是能够的。

这儿的SWITCH交换机，没有表明几个，前端点位数量也没有核算，咱们这儿就一台交换机核算。

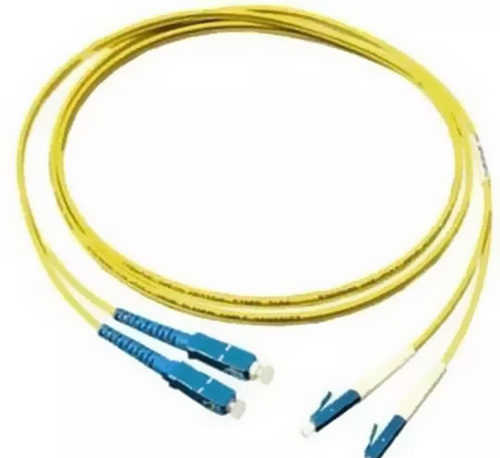

交换机经过光纤传输，最少需求一个光口，那么需求一个光模块，咱们常用的光模块，都需求两芯的光纤跳线，比方这样的：

LC插到光模块上，SC插到耦合器上，一个光模块需求2根光纤跳线。

假如这个图纸上LIU为12口的光纤配线架，那么4芯的光纤接入，只需求运用4个耦合器就够了，剩余8个口需求装耦合器和尾纤吗？这个在咱们实践使用中不需求，咱们在做规划的时分还需求考虑吗？这个看你自己操作了。

那么一个光模块需求2根光纤跳线，那么咱们这儿是四芯光缆，还剩余两芯呢，我是不是要考虑两根光纤跳线呢？这个咱们在做预算的时分，主张做上。假如你依照实践需求来算的话，在真实施行的时分或许不行，有的时分咱们会考虑一下耗材，究竟光纤跳线的数量不容易算对，有的时分或许会漏算，或许实践需求的时分或许呈现不好用的状况。

好了，就谈到这儿了
